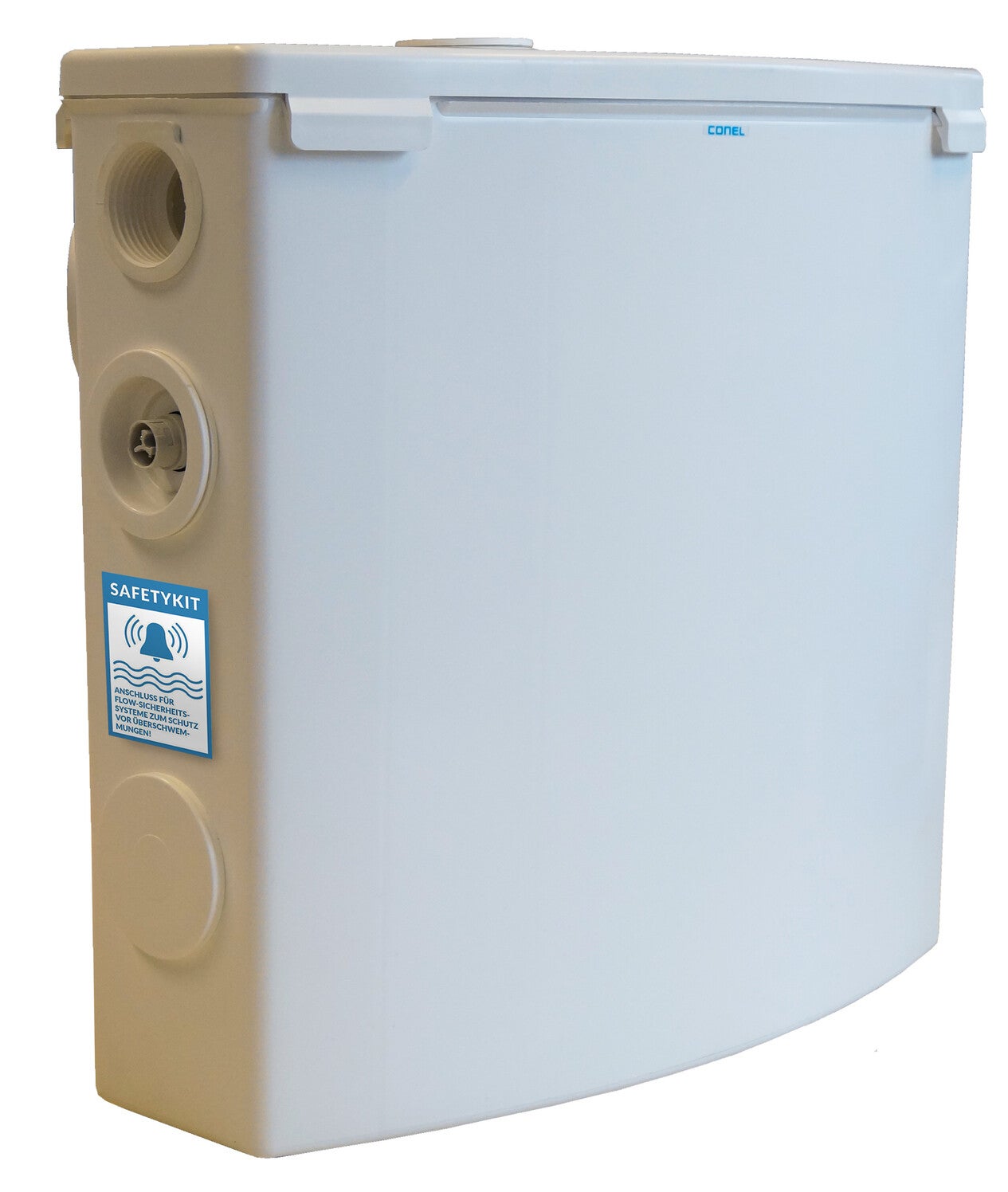

Hebeanlage CONEL FLOWBOX-N Schmutzwasserkleinhebeanlage

FLOW BOX-N
automatische Schmutzwasser-
hebeanlage
entsprechend DIN/EN 12050-2 für
Überfluraufstellung.
Standfester, weißer
Kunststoff-Sammelbehälter
für Bodenaufstellung mit Gummifüßen
und Auftriebssicherung oder
für Wandbefestigung mit Halterung.
Integriertes Hochwasseralarm-Kit für die
nachträgliche Verbindung (Plug+Play) mit
dem
als Zubehör erhältlichen
FLOW BOX SAFETYKIT.
Sämtliche Zu- und Abgänge sind fertig be
arbeitet
und mit Dichtungen sowie Blinddeckeln ve
rsehen.
Mit Be- und Entlüftungsventil,
Aktivkohlefilter und Überlaufsicherung
,
FLOW Tauchpumpe
mit speziellem Tauchschalter,
Rückschlagklappe und Druckleitungsanschl
uss.
Mit Schlauchanschluss für eine Wasch- od
er
Spülmaschine.
Komplett einbaufertig vormontiert und ve
rdrahtet.
Abmessungen:
Länge:,,,,,,408 mm
Breite ,,,,188 mm
Höhe: ,,,,,,371 mm
Behältervolumen: ,,20 l
Gewicht: ,,,,6,5 kg
Anschlüsse:
seitlicher Druckabgang: DN 40
nach rechts oder
links
oben für Druckleitung
Zulauf von oben: ,,DN 40
seitliche Zuläufe: ,,1 x DN 40
rechts oder links oben
4 x DN 50 rechts und
links mitte und unten
Waschmaschinenanschluss-Tülle zur Befest
igung
an dem freien Zulauf DN 40.
Entlüftungsleitung:
Anschluss einer separaten Entlüftungslei
tung
DN50 möglich.
Niveausteuerung:
Automatische Niveausteuerung mit speziel
lem
Tauchschwimmer für niedrige Schaltniveau
s
Einschaltniveau: ,,85 mm
Ausschaltniveau: ,,55 mm
Leistungsdaten:
Fördermedium:,,,,Grauwasser ohne lang-
faserige, zopfbildende
Beimengungen
Mediumtemperatur: ,,max 40 Grad C
60 Grad C für 5 min
Förderstrom: ,,,,max 8,5 m3/h
Förderhöhe: ,,,,max 6,0 m
Motor:
Spannung/Frequenz: ,,230 V / 50 HZ
Drehzahl:,,,,2900 min -1
Motorleistung P1: ,,0,38 kW
Nennstrom: ,,,,1,6 A
Kabel(weiß,3G 1,0): ,,1,5 m
Isolationsklasse: ,,B
Schutzart: ,,,,IP 68
Mantelstromkühlung mit eingebautem
Temperaturwächter zur Abschaltung bei
Übertemperatur (Auslösetemperatur
120 Grad C), angebauter Schutzkontakt-
stecker.
Hydraulik:
Vortex Laufrad
freier Kugeldurchgang 12 mm
Werkstoffe:
Sammelbehälter: ,,Polypropylen
Pumpengehäuse: ,,,,Polypropylen
Laufrad und Sieb: ,,Polyamid
Motorwelle: ,,,,Edelstahl (1.4028)
