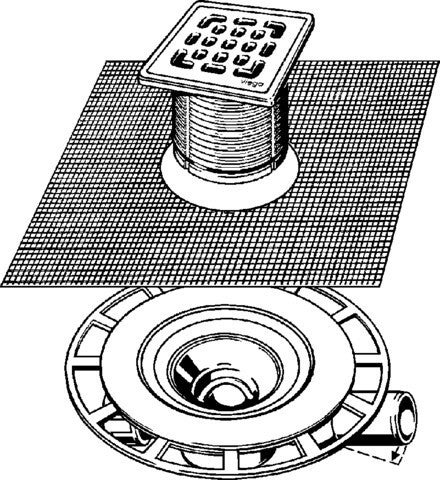

Badablauf Viega Advantix DN 50 4939 Ablauf waagerecht, Klasse K

Advantix-Badablauf
für Verbundabdichtung (geflieste
Dusche) mit Abdichtungsmatte
Kunststoff
Systemmaß 100
Ausstattung
Aufsatz mit Rahmen Edelstahl 1.4404,
Aufsatz 100x100 mm, Rost Edelstahl
1.4301, Bauschutz, Schlüter-KERDI-
Abdichtungsmanschette,
Abdichtungsflansch, Geruchverschluss
herausnehmbar, Zulauf DN40, Ablaufrohr
mit Kugelgelenk klebbar (ASA)
Technische Daten
Belastungsklasse K=300 kg
Sperrwasserhöhe 30 mm
Ablaufleistung Anstauhöhe 10 mm 0,45
l/s
Ablaufleistung Anstauhöhe 20 mm 0,5 l/s
Hinweis
Bei diesem Ablaufmodell ist aufgrund
der hohen Position des Anschlussrohrs
keine ausreichende Estrichüberdeckung
möglich. Dies muss rechtzeitig vom
Fachplaner berücksichtigt werden. Eine
mögliche bauseitige Lösung bezüglich
Fliesengröße und/oder einem eventuellen
Verguss mit Epoxidharz ist einzuplanen!
Ablaufleistung nach DIN EN 1253
DN: 50
Ablauf waagerecht
Hersteller: Viega
